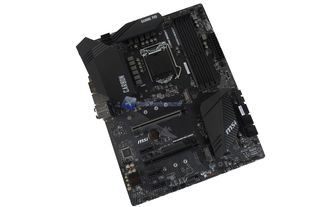

Passiamo subito a dare uno sguardo da vicino alla scheda madre. La MSI B360 Gaming Pro Carbon è una scheda madre in formato ATX e offre un design elegante ma con la giusta personalizzazione grazie a qualche dettaglio con rivestimento con pellicola in fibra di carbonio e all’illuminazione RGB garantita dal sistema proprietario MSI Mystic Light. Il colore predominante è ovviamente il nero per rimanere in tema ‘’Carbon’’. Il layout dei componenti presenti sul PCB è uniforme e nella norma.

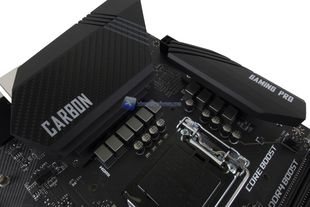

Ci avviciniamo subito alla zona socket dove troviamo due classici heatsink in metallo dalla forma abbastanza squadrata non collegati tra di loro da alcuna heatpipe come nei modelli con PCH Z370. E’ possibile osservare il rivestimento con pellicola in fibra di carbonio per quello presente sulla sinistra che risulta avere anche maggiori dimensioni.

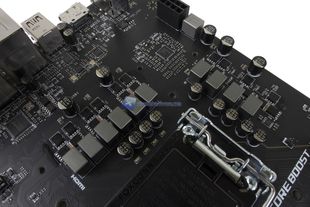

Rimuovendo facilmente le quattro viti, due per heatsink, poste nel retro del PCB possiamo facilmente rimuovere gli heatsink e dare uno sguardo al circuito di alimentazione di cui la MSI B360 Gaming Pro Carbon si caratterizza. Si contano un totale di 10 fasi di alimentazione ma la MSI B360 Gaming Pro Carbon adotta un design Doubler per cui seguendo anche le specifiche del controller Richtek RT3607BC abbiamo un classico circuito 4+2 fasi. Alle fasi vengono affiancati MOSFTES Sinopower SM4337 lato superiore e Sinopower 4503NH lato inferiore. Il circuito si dota infine di condensatori allo stato solido di cui non è specificata la provenienza. Complessivamente il circuito impiegato rispecchia pienamente la fascia, il PCH e l’utilizzo che se ne farà o potrà fare.

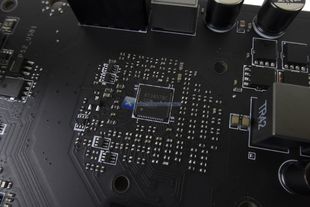

Dettaglio controller

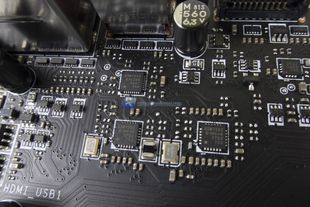

Dettaglio MOSFETS

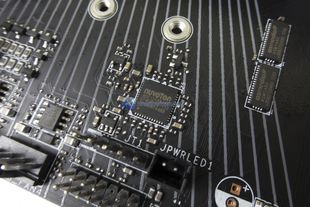

Per il comparto RAM troviamo una singola fase gestita da MOSFETS NIKOS. Da questa immagine possiamo vedere anche l'Easy Debug LED che ci permetterà di indivuduare il colpevole di eventuali Fail Boot.

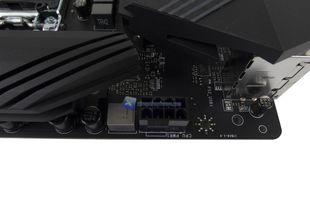

Come ogni altra scheda in commercio l’alimentazione è affidata ad un singolo connettore 8 Pin EPS.

Ed un classico 24 Pin ATX nel lato destro.

Nel lato destro il connettore principale 24 Pin troviamo un Header per ventole del case insieme ad un Header per controller Corsair a completare la personalizzazione e integrazione eventuale RGB.

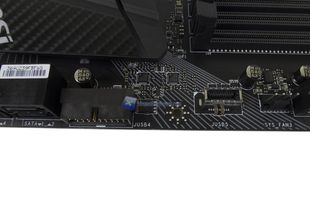

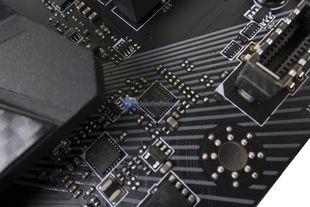

Il lato sinistro invece offre un connettore USB 3.1 Type-C e uno più classico USB 3.0 ruotato di 90 gradi.

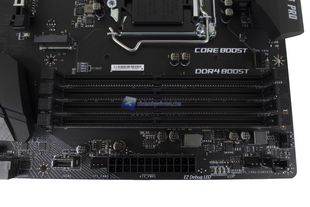

Come ogni altra scheda madre in formato ATX sono presenti anche quattro classici slot per RAM DDR4 con frequenza massima di 2666 MHz. In modelli di fascia medio bassa non troviamo alcun rinforzo per tali slot.

Proseguendo lungo il lato troviamo 6 porte SATA che permetteranno di collegare tutti gli SSD o Hard Disk che vorrete. Per il PCH B360 non sono previste configurazioni RAID tramite Intel RST salvo diverse modifiche del brand.

Arriviamo così al classico angolo destro del PCB dove da uno scatto dall’alto possiamo osservare il dissipatore in alluminio del PCH B360.

Nel lato inferiore del PCB troviamo tutti i più classici Header per collegare le porte USB o estensioni del case e non o ancora strisce RGB classiche e Addressable.

Nel lato sinistro trova immancabile spazio il circuito audio che anche per la MSI B360 Gaming Pro Carbon usufruisce della tecnologia Nahimic 3. Non manca una EMI Shield per il chip Realtek ALC1220 e condensatori audio allo stato solido Nichicon. Immancabile la Trace Path con LED RGB.

Siamo così arrivati al retro della scheda madre e relative uscite e connessioni posteriori. Troviamo:

1 x PS/2 keyboard/mouse
2x USB 2.0
1 x Display Port
1 x USB Type-C port, con supporto USB 3.1 Gen 2
1 x USB 3.1 Gen 2 Type-A port (Rosso)
4 x USB 3.1 Gen 1
1x HDMI
1 x RJ-45
1x Uscita SPDIF
5 x Jack Audio 3.5 mm

Dotazione identica al modello Z370.

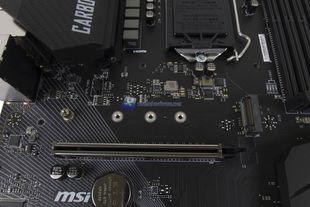

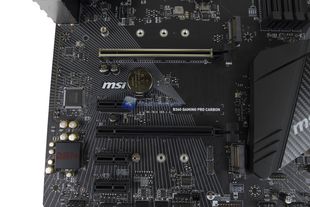

Passiamo ora al centro del PCB della scheda madre dove troviamo:

2x Slot PCI-E x16 di cui 1 con SafeSlot (con un rinforzo in metallo dello slot PCI-E)
3x Slot PCI-E x4
2x Slot M.2 di cui il superiore 22110 e inferiore 2280
